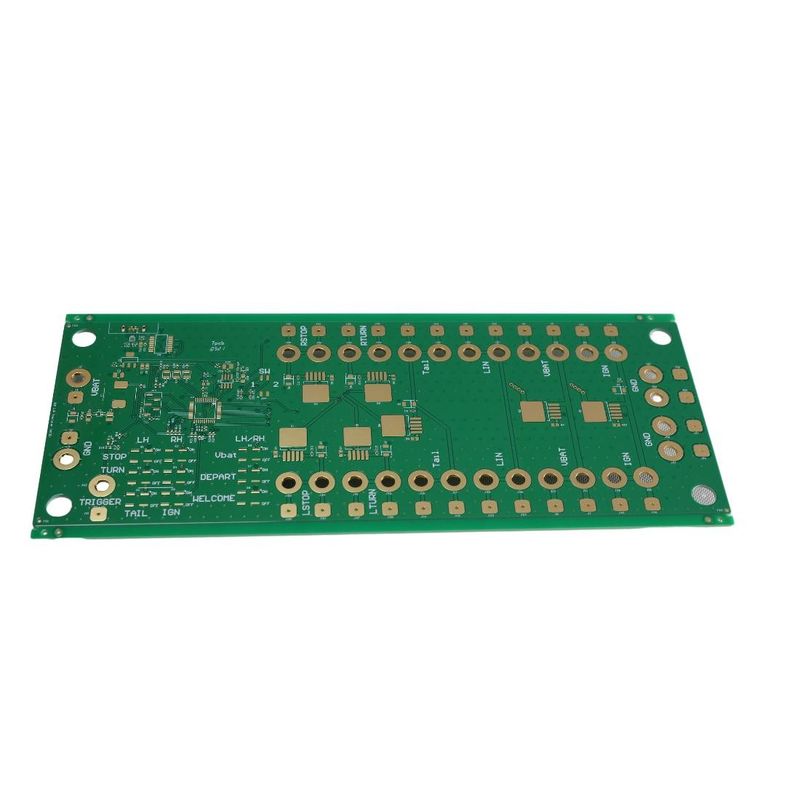

Plaque de PCB métallique-Substrate en aluminium

Plaque de circuits imprimés métalliques Plaque lumineuse d'affichage à haute densité

Le substrat d'aluminium est une plaque revêtue de cuivre à base métallique avec une bonne fonction de dissipation thermique, le panneau simple général est composé de trois couches de structure, respectivement, une couche de circuit (feuille de cuivre),couche isolante et base métalliquePour une utilisation haut de gamme sont également conçus pour les panneaux doubles, la structure de la couche de circuit, couche d'isolation, base en aluminium, couche d'isolation, couche de circuit.Très peu d'applications sont des cartes multicouches, qui peut être constitué de panneaux multicouches ordinaires et de couches isolantes et de bases en aluminium.
1, les avantages du substrat en aluminium
(1) La dissipation thermique est nettement meilleure que la structure FR-4 standard.
(2) La conductivité thermique du diélectrique utilisé est généralement de 5 à 10 fois supérieure à celle du verre époxy conventionnel et l'épaisseur n'est que d'un dixième.
(3) L'indice de transfert de chaleur est plus efficace que le PCB rigide traditionnel.
(4) On peut utiliser un poids de cuivre inférieur à celui indiqué dans le chiffre recommandé par l'IPC.
2, le domaine d'application du substrat en aluminium
(1) Équipement audio: amplificateur d'entrée, amplificateur de sortie, amplificateur d'équilibre, amplificateur audio, préamplificateur, amplificateur de puissance, etc.
(2) Équipement d'alimentation: régulateur de commutateur, convertisseur CC/CA, régulateur SW, etc.
(3) Équipement électronique de communication: amplificateur haute fréquence, équipement électrique filtrant, circuit de transmission.
(4) Équipement de bureau automatisé: moteurs, etc.
(5) Automobile: régulateur électronique, allumeur, régulateur de puissance, etc.
(6) Ordinateur: carte de processeur, disquette, alimentation électrique, etc.
(7) Module de puissance: convertisseur, relais solide, pont rectificateur, etc.
Le substrat d'aluminium est largement utilisé dans les équipements audio généraux, les équipements électriques, les équipements électroniques de communication, les équipements de bureau, les automobiles, les ordinateurs,les modules de puissance ont un substrat en aluminium.
